防爆配電箱二次接線相關流程介紹：

一、低壓防爆配電箱二次接線按照原理圖來，不在同一位置的的要上端子，千萬不要一個端子接3根線。查錯就不是那么查了，只能按照原理圖來一個個對：　　

1、低壓防爆配電箱導線橫截面的選用：　　

市電（交流220V）電壓回路的線用1.5平方毫米的；電流回路用2.5平方毫米的。蓄電池一般用1.5平方毫米就可以；　　

2、低壓防爆配電箱接線時候，要檢查好導線兩端的信號是否對應，以免造成不必要的錯誤；

3、低壓防爆配電箱主要的是看明白原理圖及接線圖；　　

二、如果是新手做低壓防爆配電箱的二次接線，要先審圖，整理一條自己的思路，而且還可以檢查一下圖紙有沒有問題，不懂的地方可以先弄明白，這樣有利于做線。然后才開始接線。整個接線的過程都需要細心，當然，如果你是老手的話，就不用說這么多了。　　

施工人員應認真閱讀并熟悉二次線符號，要將低壓防爆配電箱二次接線圖與原理圖進行核對，確保接線圖正確無誤。　　

防爆配電箱二次接線施工的要求：

1、按圖施工，接線正確；

2、導線與電氣元件采用螺栓連接、插接、焊接或壓接等，均應牢固可靠，接線良好；

3、配線整齊清晰、美觀；

4、導線絕緣良好，無損傷；

5、柜內導線不應有接頭；

6、回路編號正確，字跡清晰。　　

低壓防爆配電箱電纜芯線截面的選擇還應符合下列要求：　　

（1）電流回路：應使電流互感器的工作準確等級，此時，如無可靠根據，可按斷路器的電流容量確定短路電流。　　

（2）電壓回路：當全部保護裝置和安全自動裝置動作時（考慮到發展，電壓互感器的負荷），電壓互感器至保護和自動裝置屏的電纜壓降不應超過額定電壓的3%。　　

（3）操作回路：在負荷下，操作母線至設備的電壓降，不應超過10%額定電壓。

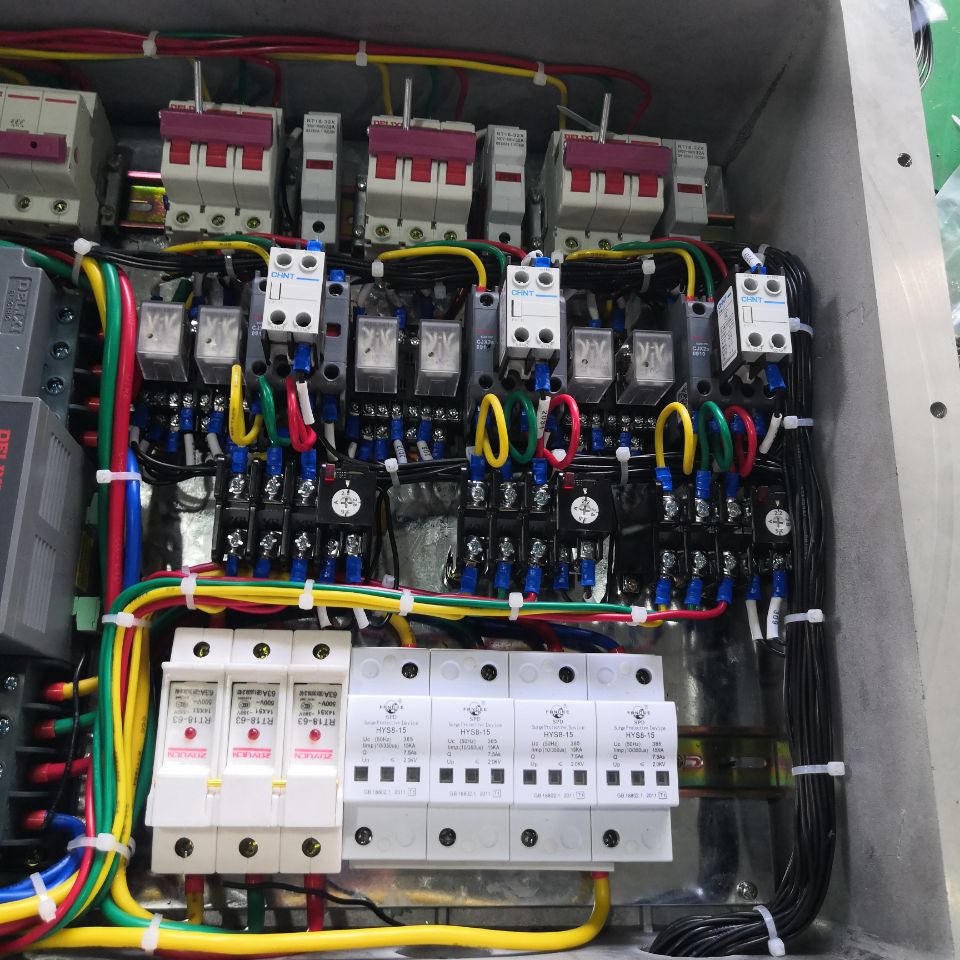

安裝接線圖：
